ME20S系列智能数显绝缘电阻测试仪液晶显示屏说明

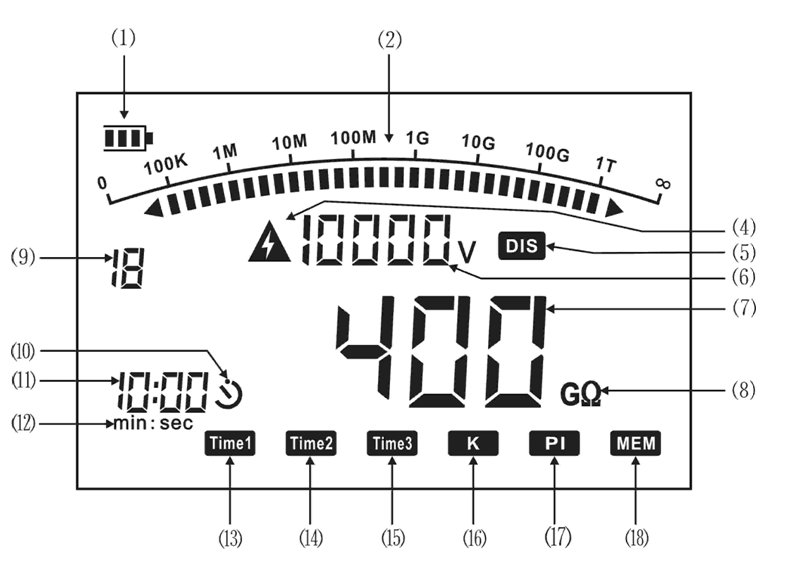

4 液晶显示屏显示内容说明



序号





(1)

电池状态

当用电池供电时该符号点亮,电池快用完时为空格闪动

(2)

模拟阻值刻度

用来显示测试阻值的范围

(4)

高压告警

当仪表测试键按下并有高压输出时该符号点亮

5

放电

测试完毕松开测试键后如果测试端存在残留高压则该符号显示,仪器内部正在对残留高压放电。

6

高压电压值

输出高压值或放电电压值

(7)

测试结果

测试的阻值结果,有效数字为3位,无穷大显示为: “---”

测试的吸收比或计划指数结果

8

测试结果的单位

测试结果的单位:KΩ,MΩ,GΩ

(9)

测试编号(次数)

可保存1-19次的测试结果数据

10

计时符号

当处于测试状态时,该符号闪动,正在测试计时。

(11)

测试时间

测试时显示的时间

12

min:sec

时间格式为:分钟:秒

13

Time1

到时间提示,缺省值为:15

14

Time2

到时间提示并计算吸收比,缺省值为:1分钟

15

Time3

到时间提示并计算极化指数,缺省值为:10分钟

16

K

吸收比符号,当到Time2计算完吸收比后,在(7)中显示结果,并点亮该符号。

17

PI

极化指数符号,当到Time3计算完极化指数后,在(7)中显示结果,并点亮该符号。

18

MEM

存储符号,当按存储键显示测试结果时,该符号点亮。
