MEDT-10A接地引下线导通测试仪操作方法
1、按图三接线方法接线。

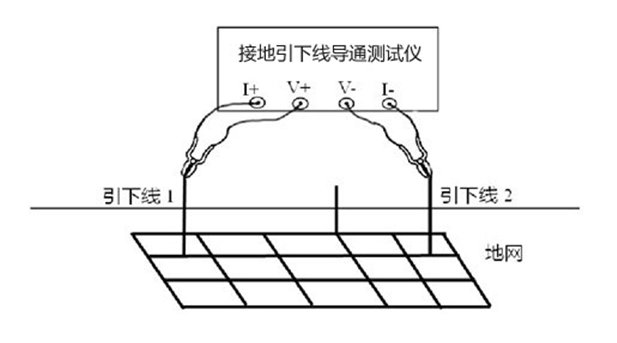

图三 四端子接线图
接地引下线导通测试仪附带两根测试线,一根红色50米的线在线盘上,在大的叉子接在红色接线柱I+,小的叉子接在红色接线柱U+,一根黑色5米的线上大的叉子接在黑色接线柱I-,小的叉子接在黑色接线柱U-。
2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根测量线(50米、5米)一端插入仪器接线座,带有测试钳的一端夹到基准点和被测点(其中黑色测试线夹在基准点,红色测试线夹在各个被测试点上)。
4、为了使测出数据的正确性,请尽量处理好被测点的接触面的干净。
5、接线检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。按“测量”键后即开始测试,屏幕中间的显示区显示测量的电阻值即为导通电阻值,单位为mΩ。

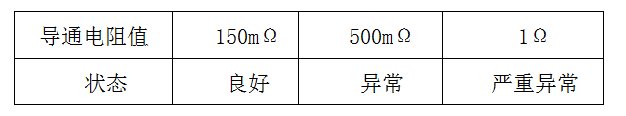

测试结果是否正常请参考下表:


6、弹起“测量” 键,设备测试结束,关掉电源,将测试线夹收好,放入附件包内。
