MEDW-8705 异频地网接地阻抗测试仪面板说明

来源:武汉摩恩    更新时间:2018-04-28

MEDW-8705 异频地网接地阻抗测试仪面板说明
异频地网接地阻抗测试仪的外部接线方式如下图所示,根据电流极和电压极两根引线的不同放置方式可以分为平行线法和夹角法。

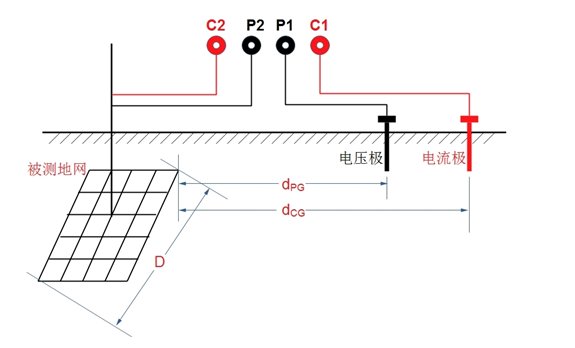

平行布线法:图5-1中dPG 约为0.5~0.6倍dCG ,dCG为3~5D。平行布线法测量会因电流线和电压线间互感的存在而引入误差,条件允许的情况下不宜采用。如果条件所限而必须采用时,由于本仪器可以有效消除线间耦合互感影响,仍然可以保证较高的测量精度。

图5-1   平行布线法测量接线示意图

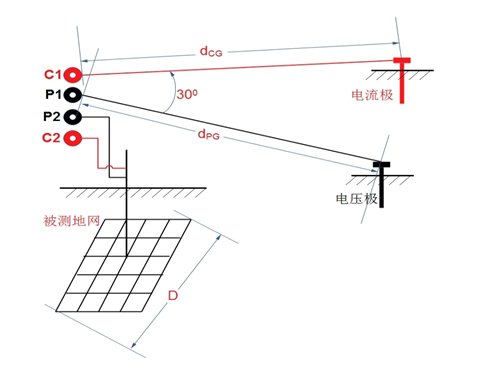

夹角法:图5-2中 dCG为3~5D,对超大型接地装置则尽量远;dPG的长度与dCG相近。如果土壤电阻率均匀,可采用dCG和dPG相等的等腰三角形布线,此时两根引线夹角θ约为30°,dCG=dPG=2D。只要条件允许,推荐采用电流-电位线夹角布置的方式。

图5-2    夹角法测量接线示意图
