METS-202水轮机调速系统仿真测试仪静特性试验

来源:武汉摩恩   发布时间:2018-04-27

METS-202水轮机调速系统仿真测试仪静特性试验
试验原理与目的:通过记录调速器在一定频差值下所对应接力器行程,得到调速器的全开和全关静态特性曲线,检查调速器的非线性度和固有频率死区,以及调速器设定的BP值是否和测量所得一致。
试验连线:
1> 将仪器的“仿真频率输出”端子连接至调速器机组频率测量输入。
2> 连接调速器导叶接力器行程至测试仪“导叶行程输入”测量端子。
3> 若有浆叶接力器,则连接浆叶接力器行程信号至“浆叶行程输入”测量端子。

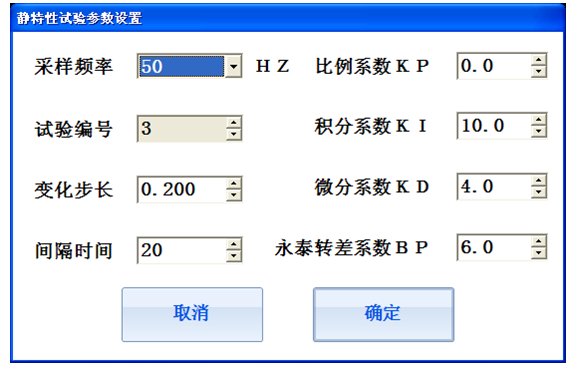

试验操作:使调速器运行于并网工况,点击软件主界面“静特性”试验选项出现如图4.7所所示界面,设置频率变化步长,间隔时间等参数,然后启动试验。水轮机调速系统仿真测试仪自动记录频差稳态值和行程的对应关系,绘制静特性曲线,并计算非线性度,固有频率死区和BP实测值等参数。

图4.7 静特性试验参数设置
