METS-202水轮机调速系统仿真测试仪甩负荷试验
试验原理与目的:甩负荷试验记录机组在带负荷并列运行时,突然与电网解列,机组转速上升的最大值和机组恢复空载工况的能力和时间,以及在此过程中涡壳中水压的上升过程。
试验连线:
1)对于非仿真模式
1> 连接机组频率信号至测试仪“机组频率”测量端子。
2> 连接导叶接力器行程信号至测试仪“导叶行程输入”测量端子。
3> 若有浆叶接力器行程,则连接浆叶接力器行程信号至“浆叶行程输入”测量端子。
4> 连接断路器信号(指发电系统与电网并列断路器状态)至测试仪“断路器”测量端子。
5> 连接涡壳压力传感器输出至测试仪“涡壳压力输入”测量端子。

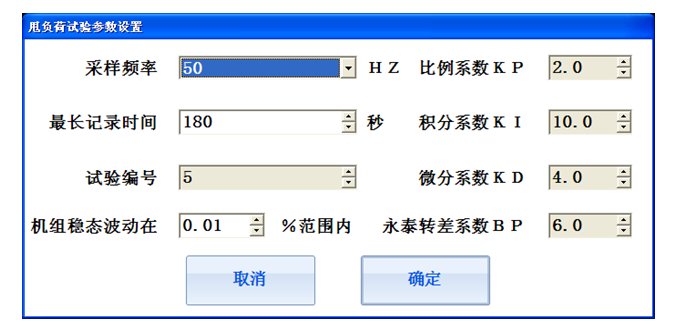

图4.3 甩负荷试验参数设置
2)水轮机调速系统仿真测试仪工作在仿真模式时
1> 连接测试仪“仿真频率输出”端子至调速器机组频率信号测量输入。
2> 连接导叶接力器行程信号至测试仪“导叶行程输入”测量端子。
3> 若有浆叶接力器行程,则连接浆叶接力器行程信号至“浆叶行程输入”测量端子。
4> 连接断路器信号至测试仪“断路器”测量端子,仿真时的断路器信号仅仅是一个模拟的开关,不是实际的断路器。
试验操作:试验连线完成后,使调速器运行于带负荷并列工况,点击软件主界面甩负荷试验出现试验参数设置对话框如图4.3所示,设定采样频率,最长记录时间和稳态最大波动,其中稳态最大波动为软件自动判定试验停止的条件,其原理与空载扰动的最大波动一致。
甩负荷试验完成后仪器自动计算最大频率,波动次数和稳定时间等参数。
