MESM-3三钳矢量分析仪双钳差动保护矢量分析部分
1.测试目的
采用双钳法逐次测量对来完成保护装置的高、低压侧六路电流的幅值和夹角关系的测量。
2.测试方法

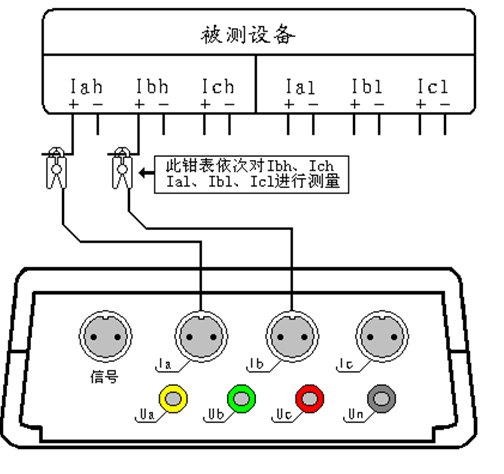

具体接线如图二十八所示:


图二十八、双钳差动接线图
首先进入“参数设置”界面对被测设备的参数进行设置,主要包括变压器组别、高压CT接法、低压CT接法,设置完毕后进入“双钳差动测量”屏,开始测试;用Ia和Ib两只钳表进行测量,其中Ia钳表固定检测被测保护装置的高压侧的A相电流,标有Ib的钳表逐次对其它相别的电流进行巡检,依次对每个电流进行测量,并根据提示按相应的按键对结果锁定,最终绘出完整的矢量图,如果觉得有个别参量测试不准确可重新接线测试;最终测试结果可以通过按“存储”键保存下来。
