MESM-3三钳矢量分析仪外型尺寸及面板布置

来源:武汉摩恩   发布时间:2018-04-26

MESM-3三钳矢量分析仪外型尺寸及面板布置

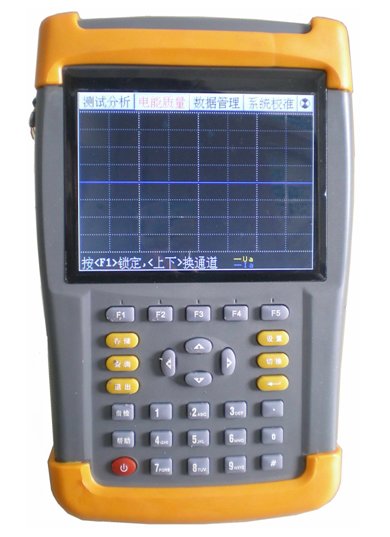

三钳矢量分析仪外形正视如图一:


图一、三钳矢量分析仪正视图

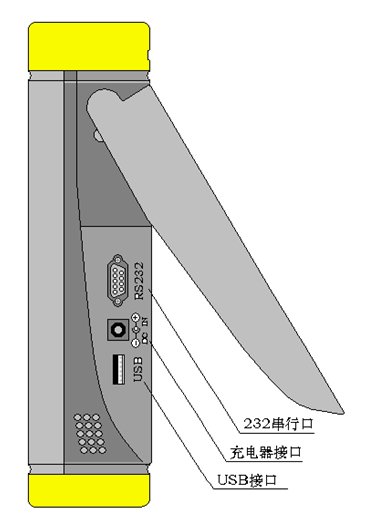

图二、仪器右视图

三钳矢量分析仪正面上方是液晶显示屏,下方是按键区,顶端为接线部分,包括:四个电压输入端子UA、UB、UC、UN;三个电流输入接口(A相电流钳接口Ia、B相电流钳接口Ib、C相电流钳接口Ic)。
三钳矢量分析仪的外接接口在右侧,(见图二)。在后支架打开时,可露出接口部分,包括以下三部分:
 232串行口(用于上传保存的数据至计算机);同时还可用来更新程序;注意:本接口与电脑的连接必须用随机配备的专用通讯电缆,普通串口线不适合本接口的使用。
 充电器接口,用于连接充电器,当仪器电量不足时将充电器接到此接口给仪器进行充电。
 USB接口,通过专用数据线可连接电脑,将仪器内存储卡做为大容量存储器使用。侧面图见图二。


三钳矢量分析仪的外包装箱外型尺寸,如图三所示:
