MED-3005三相用电检查仪系统设置系统设置

来源：武汉摩恩更新时间：2018-04-25

MED-3005三相用电检查仪系统设置

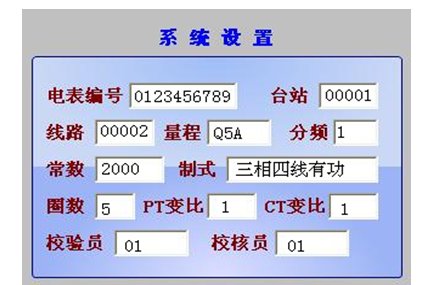

在主菜单下，单击“1”键，进入系统设置界面（如图四所示）

图四
为了保证后续检测工作的正确进行，您有必要在系统设置界面进行相应的参数设置。主要参数及参数意义如下：
编号：电表编号，由10位0—9的数字组成的。可直接用数字键输入，不足10位系统自动用0补齐
台站：台站表号，由5位0—9的数字组成。可直接用数字键输入，不足5位系统自动用0补齐
线路：线路编号，由5位0—9的数字组成。可直接用数字键输入，不足5位系统自动用0补齐
量程：本仪器可以配备的钳表量程有5A、50A、500A、1500A等4种，请根据需要选择不同钳表，并更改量程设置。
分频：分频系数。可直接用数字键输入。当被检测电能表输出为高频（一般认为超过10000p/S）脉冲时，可输入一个较为合理的分频系数。当不使用分频系数时，请输入1。最大值255。
常数：当分频系数设置为1的时候，该值为待检电能表的脉冲常数；当分频系数大于1的时候，该值=实际待检电能表常数/分频系数。该项最大可输入99999 。
制式：待检电能表的制式，有三相四线有功、三相三线有功、三相四线无功、三相三线无功等四种。
当检单相电能表时，请选用三相四线的制式。另外，只有在校检无功表时才选用无功制式。使用其他功能是，请选择有功形式。
圈数：检验电能表时设定的校验圈数。最大可输入999
PT变比：该项功能暂时保留。
CT变比：电流互感器变比，当被校表经过电流互感器输入，用钳形表测量一次电流时在此输入电流互感器的变比。如果钳形表和被校表输入电流相同，变比输入1.
校验员：校验员编号，两位数字。
校核员：校核员编号，两位数字。
在系统参数界面，单击“→”键，电能表编号变为红底黑字，进入系统参数修改状态。通过“↑”、“↓”键选择要输入的参数项。以上各参数，除了“量程”、“制式”两项是通过“←”、“→”键选择以外，其他项均为直接通过数字键输入，直接输入数字时“←”为退格删除键，可以用来清除错误的输入数据。
输入完毕后，单击“确定”键保存输入数据。
单击“取消”键，将返回主菜单界面。
