ME2021 电能质量分析仪导线连接

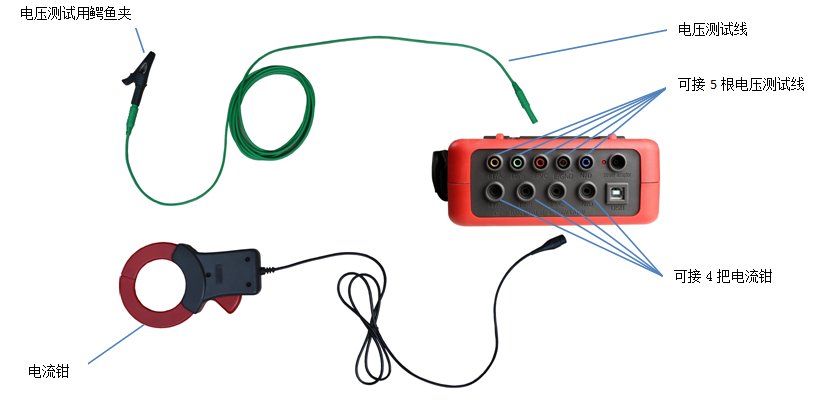

图4-3顶端测试连接
连接测量导线,操作如下:
 电流测量:4把电流钳对应连接仪表的4路电流接口L1/A、L2/B、L3/C、N/D,电流钳必须对应连

接才
能保证测试的准确性。测量前请先选择所使用的电流钳(参阅5.7章节)。
 测量电压:5条电压测试线按颜色对应连接仪表的5路电压输入接口L1/A、L2/B、L3/C、E/GND、

N/D,
测量前请先设定好电压变比(参阅5.7章节)。
根据以下图表将测试导线连接到待测电路。
