MOEORW-8560P 电能表测试系统谐波测试界面

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8560P 电能表测试系统谐波测试界面

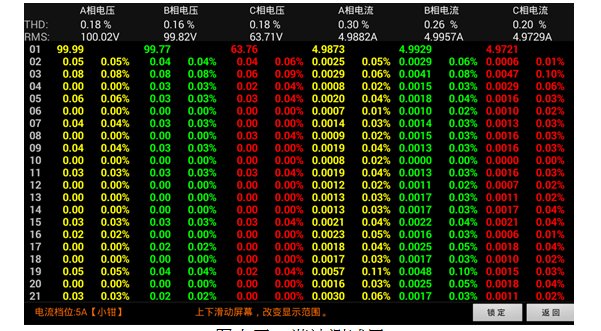

如图十五所示:此屏显示各相电压和电流的谐波含量,从左到右依次为A相电压(黄色)、B相电压(绿色)、C相电压(红色)、A相电流(黄色)、B相电流(绿色)、C相电流(红色),其中THD为各相的波形畸变率(即谐波失真度),RMS为各相电压和电流的有效值,01次为基波电压和基波电流(用实际幅值表示),以下依次为其它各次谐波的数值,以有效值形式和基波的百分比两种形式表示,以数据表的形式显示基波和2-64次电压谐波。滑动屏幕可以改变显示谐波的次数。
