MOEORW-8560P 电能表测试系统矢量分析界面-三相三线

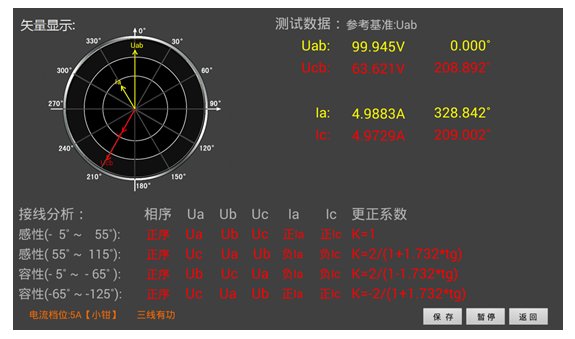

三相三线制计量装置接线判断如图十所示:


图十、矢量分析屏-三相三线
在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图,同一个坐标系中两个电压参量(Uab、Ucb)、两个电流参量(Ia、Ic)四个量的矢量关系;在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角;屏幕的下半部分是用来显示接线结果的分析情况,包括:相序、接线判断、错接线更正系数,根据不同的负荷情况功率夹角的不同分4种角度范围(感性-5~55、感性55~115、容性-5~-65、容性-65~-125)对192种接线情况进行结果判定。
上图所示为标准阻性负载时接线全部正确情况下的向量图,由于纯阻性负载的功率夹角为0°,属于-5~55的范围,因此我们要看接线分析的第一行感性(-5~55)的结果,另外三行的分析结果无效;图中接线判断中的“正”表示电压是正相序,如为逆相序应显示“负”;“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确;“+Ia  +Ic”表示电流接线应为“Ia  Ic”的位置上所接的是“Ia  Ic”相别正确,“+”表示极性也都是正确的;更正系数为“1”表示接线正确,电能计量值不需更正,如果接线不正确的情况下结果中会给出具体的补偿系数(根据不同种类的接线错误可能为数值,也可能为公式)。
