MOEORW-8560P 电能表测试系统矢量分析界面-三相四线

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8560P 电能表测试系统矢量分析界面-三相四线

图九、矢量分析屏-三相四线

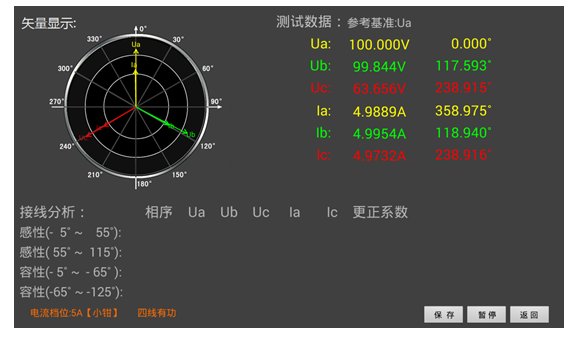

如图九所示,在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图,同一个坐标系中三相电压、三相电流六个量的矢量关系;在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角;屏幕的下半部分是用来显示接线结果的分析情况,包括:相序、接线判断、错接线更正系数,对于三相四线制的接线由于正确接线不唯一且较容易分析,在此不进行矢量图的自动分析判别,也不提供追补电量的更正系数,用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确,各相负荷的容、感性关系,上图所示为标准阻性负载时接线全部正确情况下的向量图。
