MOEORW-8560P 电能表测试系统电气测试界面

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8560P 电能表测试系统电气测试界面

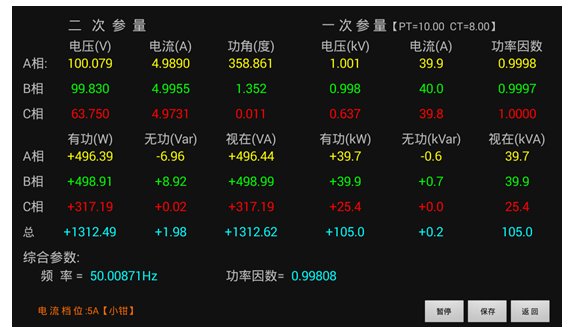

图七、电气测试屏
此屏显示出当前测量的三相电压幅值、三相电流幅值、三相电压电流之间的夹角、三相有功功率数值、三相无功功率数值、三相视在功率数值,以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数;其中屏幕左侧为二次侧实测数值,右侧为根据PT变比和CT变比折算出的一次侧数值。
点击“暂停”按钮可锁定当前显示的数据,点击“继续”按钮变为刷新状态。
点击“保存”按钮可将当前测试数据保存为记录。

(4) 电表校验界面
电表校验屏如图八所示,此屏分为四部分数据:测试参数部分、走字显示部分、误差统计部分、当前误差部分;
测试参量部分包括:各相的电压、电流、相角、有功功率、无功功率、视在功率、频率、功率因数;

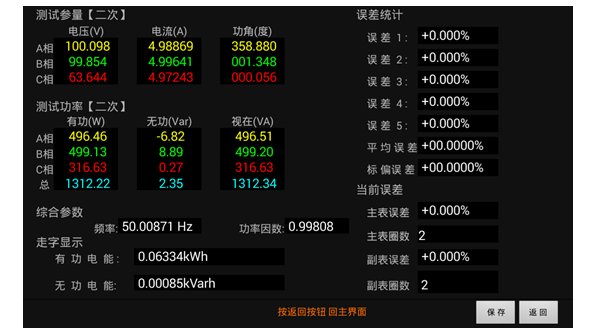

图八、电表校验屏
走字显示部分包括:有功电能的累计数值,无功电能的累计数值;
主表误差统计部分:显示出主表校验的误差1、误差2、误差3、误差4、误差5连续记录的最近五次误差,平均误差(最近五次误差的平均值),由最近五次误差计算得来的标准偏差估计值;
当前误差部分:主表当前误差、主表当前圈数、副表误差、副表当前圈数;
校验完成后,点击“保存”按钮可将测试结果以记录的形式保存。
