MOEORW-8560P 电能表测试系统参数设置界面

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8560P 电能表测试系统参数设置界面

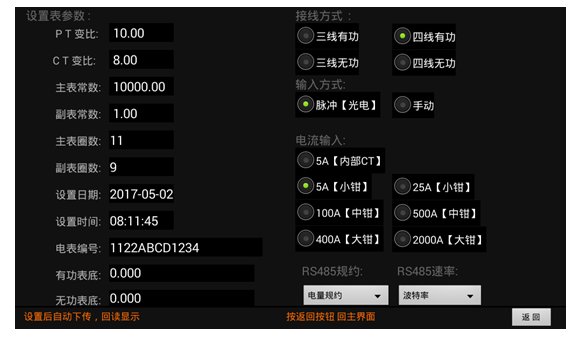

图六、参数设置屏
如图六所示:参数设置界面用于调整试验前所需要确定的数据。包括:PT变比、CT变比、主表常数、副表常数、主表圈数、副表圈数、电表编号、有功表底、无功表底、设置日期、设置时间、接线方式、输入方式、电流输入、RS485规约、RS485通讯速率。

PT变比 — 当进行高压计量直接测试时,用来输入高压计量表计所接的电压互感器比值,从而在电气测试中的一次参量中可直接换算到一次侧的电压值;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

CT变比 —当进行高压计量直接测试时,用来输入高压计量表计所接的电流互感器比值,从而在电气测试中的一次参量中可直接换算到一次侧的电流值;当进行低压计量表计直接从CT一次侧取样进行电表校验时,用来输入计量表计所接的电流互感器比值,才能完成正常的校验;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

主表常数 — 指被测主表的标准电能脉冲常数,输入范围为0~100000;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

副表常数 — 指被测副表的标准电能脉冲常数,输入范围为0~100000;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

主表圈数 — 指主表校验周期,即几圈(或几个脉冲)计算一次误差;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

副表圈数 — 指副表校验周期,即几圈(或几个脉冲)计算一次误差;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

电表编号 — 被测表的编号,输入编号用于区分被试品结果,以便在查阅时不会将多组结果混淆,表号可为数字或字母,最多输入12位。输入方式分为两种:
1) 通过触摸屏键盘框直接输入。设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字或字符,最后点击【Done】按钮或点击数值框外的其他位置完成设置。
2) 通过扫描枪扫描条形码输入。 扫描枪为选配设备,通过串口与现场校验仪连接。连接扫描枪,把光标移到电表编号选项,按下确认键进入扫描状态,扫描枪扫描条形码成功指示灯变绿,电表编号自动识别。
有功表底 — 指进行走字试验时设置的被测表的初始有功电能表底值,设置后将从该数值开始累加有功电能;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

无功表底 — 指进行走字试验时设置的被测表的初始无功电能表底值,设置后将从该数值开始累加无功电能;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

设置日期 — 对当前的日期(年月日)进行设置;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

设置时间 — 对当前的时间(时分秒)进行设置;设置时,先点击数值框位置进入修改状态(此时会自动弹出键盘框),再点击相应的数字输入所需的数字,最后点击【Done】按钮或点击数值框外的其他位置完成设置。

接线方式 — 指被测表计的类型,包括:三线有功、三线无功、四线有功、四线无功四种方式;点击相应的选项进行选择。

输入方式 — 指被测表脉冲取样方式,包括:脉冲(光电)方式和手动方式两种;点击相应的选项进行选择。

电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择,用【←】、【→】键进行切换;共包括:5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式,其中5A【内部CT】指内置电流互感器输入方式,此种方式精度高,但在现场时电流接入比较麻烦,一般在试验室采用此种方式;其它6中带钳的指钳形互感器输入方式,本仪器共支持3种钳表的使用,标准配置为小钳表(开口圆形,直径为8毫米,可选择5A和25A两种档位),第二种为中型钳表(开口圆形,直径为50毫米,可选择100A和500A两种档位),第三种为大型钳表(开口长园形,最长端为125毫米,宽50毫米),钳表方式的优点是现场接入方便,不需断开电流回路,但精度较低;点击相应的选项进行选择。

RS485规约 — 指进行RS485端口检测时对被测表所执行的通讯规约版本进行选择,包括二种:DL645-1997和DL645-2007两种。设置时,先点击下拉框展开所有选项,再点击相应的选项进行选择。

RS485速率 — 指进行RS485端口检测时对被测表所执行的通讯速率进行选择,包括七种:300、600、1200[DL645-1997默认]、2400[DL645-2007默认]、4800、9600、19200;设置时,先点击下拉框展开所有选项,再点击相应的选项进行选择。
