MOEORW-8302 CT PT分析仪PT励磁试验接线图

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8302 CT PT分析仪PT励磁试验接线图

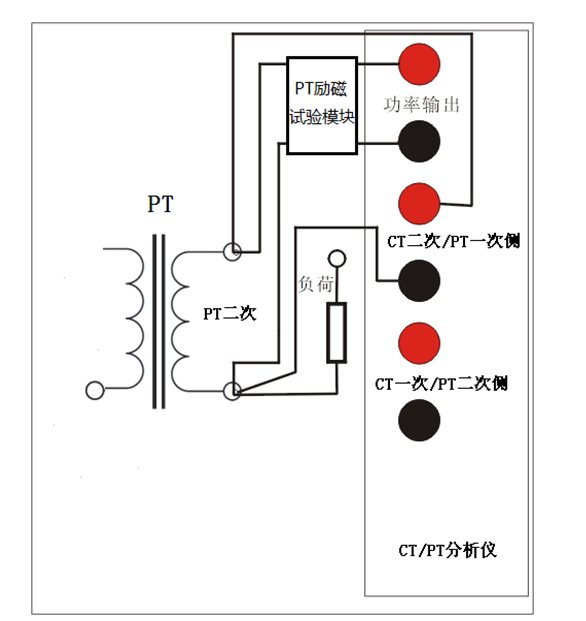

在进行PT励磁试验时请按照图3.10连接CTPT分析仪和被测PT。
执行PT励磁试验时,需要外接PT励磁试验模块,以防止发生高频振荡,造成测试结果的电流过大
具体接线步骤和说明如下:

图3.10 PT变比与极性试验接线图
1)将PT二次侧的一端连接至CTPT分析仪CT二次侧/PT一次侧黑色端子
2)将PT二次侧另一端连接至CTPT分析仪CT二次侧/PT一次侧红色端子
3)将PT励磁模块的黄色/黑色线连接至分析仪的功率输出
4)将PT二次侧的一端连接至PT励磁模块的红色插座
5)将PT二次侧的另外一端连接至PT励磁模块的黑色插座
6)将CTPT分析仪的接地柱连接到保护地PE
7)将按照图3.10所示,断开被测PT二次侧和二次负荷的连接
8)为了消除接触电阻对线圈电阻测量的影响,在连接CTPT分析仪的端子时,CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧,如图3.4。

注意:PT励磁试验完成后,PT一次侧可能有高压残留,一定要对PT一次侧进行放电,否则将一次侧再连接到仪器时,可能造成仪器损耗
