MEBP-200P互感器综合测试仪参数设置 (请按照被测CT铭牌设定)

来源:武汉摩恩   发布时间:2018-04-23

MEBP-200P互感器综合测试仪参数设置 (请按照被测CT铭牌设定)
CT(测量类、P级和TPY 级)试验参数设置界面分别如图8、图9、图10和 图11。

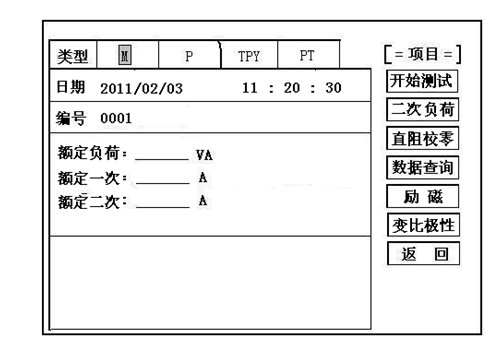

图8、M级CT参数设置界面

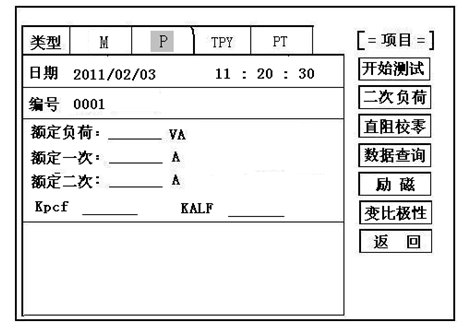

图9、P级CT参数设置界面

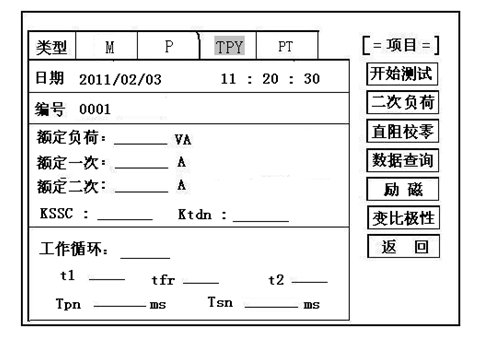

图10、TPY级CT参数设置界面

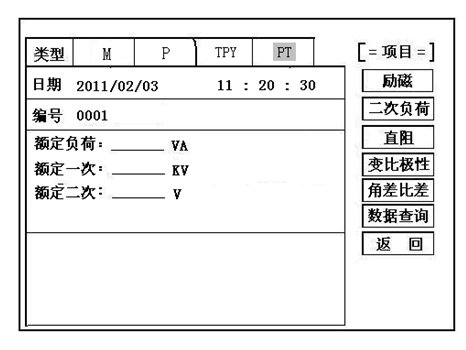

图11、PT参数设置界面
 参数说明
提示: 额定值请参照互感器铭牌数值设定。
额定一次电压:可根据需要设置数值:3.0KV-500KV。
额定二次电压:可根据需要设置数值:100V、100/√3V、100/3V、150V、220V。
Kpcf:准确级(误差极限),如互感器标有5P20,则“5”为准确级。
KALF:额定保护限制系数,如互感器标有5P20,则“20”为额定保护限制系数。
KSSC:额定对称短路电流倍数
Ktdn:额定暂态面积系数
T1、Tfr、T2  工作时间
Tpn:一次时间常数
Tsn:二次时间常数
 测试方法
开机后,进入如图2所示界面,旋转光标先选择被测互感器类型,可分为两大类:
1).CT类:P(保护)、TPY、M(测量) 3 个选项
2).PT类:PT测试。
选择后可看到不同的菜单界面如图8、9、10、11所示,进入相应测试界面后,设置相应测试参数进行试验。
测试前请确定被测互感器的所有接地线都断开。
直阻校零:
试验前,先校零,使测试结果更加准确(每次开机只需校零一次)。
以四芯线为例,校零方法如下:首先用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,另一端相互短接(图3),其次CT类选择进入“直阻校零”测试进行校零,PT类选择进入(直阻)测试项目后,再选择进入“直阻校零”项目进行校零,校零结束,光标弹至“开始测试”处,校零结束。
CT励磁(伏安)特性、直阻、变比、极性、角差、比差测试:
校零结束,接线图对照图4所示,测试仪端口P1/P2用两芯电缆接被测CT一次对应P1/P2端,用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,对应另一端S1和K1短接后接至被测CT二次的S1端,S2和K2短接并接至被测CT二次的S2端。接线完成后,点击“开始测试”即开始试验,试验结束将显示相应测试结果。
PT变比、极性、角差、比差测试:
接线图对照图5所示,测试仪端口P1/P2用两芯电缆接被测PT二次端子,测试仪端口S1/S2用两芯电缆接被测PT一次端子,接线完成后,点击“变比极性”即开始试验,试验结束将显示变比、极性、角差、比差测试结果。
PT励磁(伏安)特性、直阻测试:
校零结束,接线图对照图6所示,用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,对应另一端S1和K1短接并接至被测PT二次的a/x端,S2和K2短接并接至被测PT二次的x/a端。接线完成后,选择相应测试项目(励磁/直阻),即完成相应试验,试验结束将显示相应测试结果。
CT/PT负荷测试:
对互感器二次所接的负载进行测试时,首先根据被测互感器铭牌设置好额定负荷、额定电压电流。其次参照图7进行接线,用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,对应另一端S1和K1短接并接至被测二次负载的一端,S2和K2短接并接至被测二次负载的另端。接线完成后,选择进入“负荷”测试项目并开始试验,试验结束将显示相应测试结果。
独立做CT励磁、变比极性、角差比差试验时,见第16页。
