MECZ-2135B 电缆双枪安全刺扎器使用方法 【现场刺扎工作程序】

来源:武汉摩恩    更新时间:2018-04-20

MECZ-2135B 电缆双枪安全刺扎器使用方法 【现场刺扎工作程序】

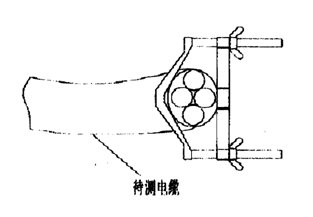

  1、 卡电缆:将U型卡具固定在待刺扎电缆上,在固定板与电缆之间垫一块小于1mm厚度的铁皮,用左右两蝶形螺母将电缆与U型卡具锁紧。固定第二把枪时,卡槽应与第一把枪的卡槽偏转25-40°,以保证刺扎的可靠性。[如果用户只配了一把射钉器,应将卡具旋转角度后进行第二次刺扎]

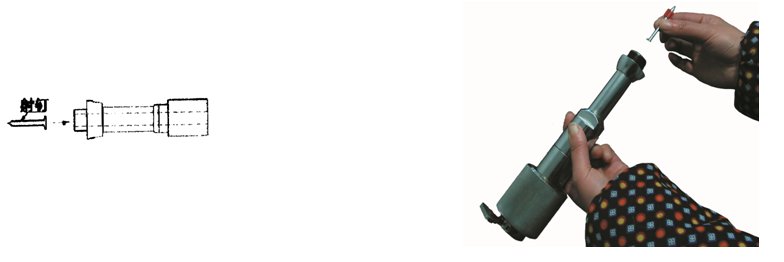

2、 固定枪管:用配备的通杆将射钉从连接套口顶入枪管底部(如下图)然后将装好射钉的射击器前端装入U型卡固定板丝孔内,用锁紧螺母1锁固枪管。

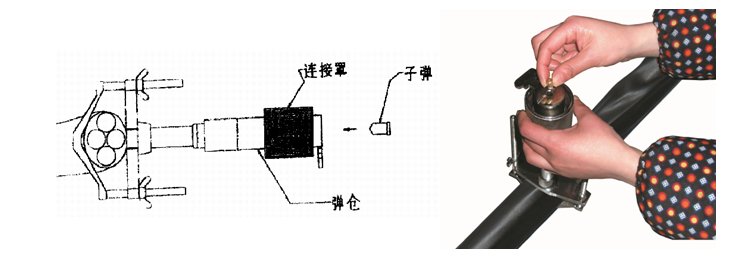

3、将子弹装入弹仓内(如下图),然后用连接螺母3将射击器前端和后端两部分连接为一体。

将射击器后端拉环向外拉开至自锁位置。

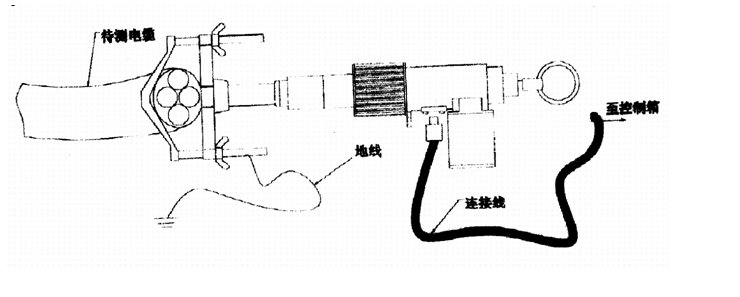

4、用所配接地钎可靠接地(或直接打入地内),用接地线与接地片相连。*接地片放于电缆与枪口之间*(射钉穿过接地片时,达到良好接地)。


5、用仪器配备的Q9专用连接线将射击器与刺扎器控制器连接。
6、刺扎器控制箱操作说明
  做好上述1-5条款后,操作者请按以下步骤操作:
 ①、打开控制器电源开关。

②、开机后,真人语音开始提示操作人员注意安全----。这时远离装置≧10米,点击所配遥控器按键,则控制器会接受遥控指令起动刺扎程序刺扎工作,刺扎成功时,“刺扎”灯闪亮,同时听到子弹爆炸声说明刺扎完成,随后关断供电电源开关结束。


    如果选择线控工作,请把面板上的线控开关打开,语音电路开始工作10秒后,射击器自动刺扎,此时刺扎灯亮,刺扎完成;请关电源开关结束。
③试扎完成后,应首先用验电器确认被扎电缆已不带电,然后才可以拆除装置,最后去掉接地线。
④用配备的通条将钉管中的活塞杆重新顶入枪管底部,旋开连接螺母,把射击器前后端分开,按压装弹夹,将弹壳退出镗外,对装置进行擦拭保养以备再用。
