MOEN-9800A无线高低压核相仪低压脉冲法测距

来源:武汉摩恩   发布时间:2018-04-20

MOEN-9800A无线高低压核相仪低压脉冲法测距
一、适用范围
低压脉冲法用于电缆的低阻、短路及断线故障;还可用于测量电缆的长度、波速度;也可用于区分电缆的中间头、T型接头和终端头。
二、工作原理

低压脉冲法使用时域反射法(TDR)原理,又叫脉冲反射法。测试时向电缆注入一低压脉冲,脉冲沿电缆传播到阻抗不匹配点,如短路点、故障点、中间接头等,脉冲产生反射,回送到测量点被仪器记录下来,如图3-2-1所示:

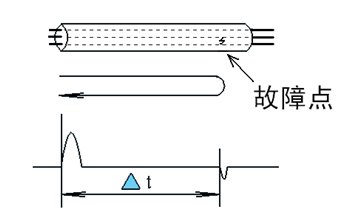

图3-2-1 低压脉冲法原理图

从仪器发射脉冲开始计时,到接收到故障点的反射脉冲共需时Δt;脉冲行波传播速度为V,则故障点距离Lx为:

                           (3-1)


不匹配点的反射系数ρ为:

   (3-2)


其中 为故障点的输入阻抗, 为线路的特性阻抗。从式3-2可得到:断线故障反射脉冲与发射脉冲极性相同;而短路(混线)故障的反射脉冲与发射脉冲极性相反。因此通过识别反射脉冲的极性,可以判定故障的性质。如图3-2-1和图3-2-2所示:



图3-2-1 断线故障反射波形

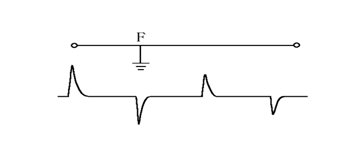

图3-2-2低阻/短路故障反射波形
