METAG6600 无线高压核相仪近距离核相操作

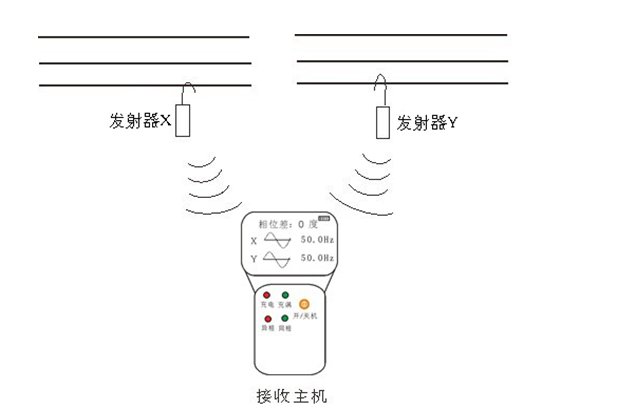

发射器连接测试线(操作图如下)。发射器启动,蜂鸣2秒,红绿两指示灯交替闪烁。接收主机开机,在测量界面显示对应发射器信息。则发射器与主机工作均正常。异常现象及其处理,请详见仪器检查与故障判断。

图(1)
提示:自检时两发射器与接收主机的距离大于0.5米为宜。当距离小于0.2米时,可能只连接了1个发射器而主机显示2个发射器信息。此现象为正常现象,不影响仪器使用。当2个发射器都接电时,仪器显示不受短距离影响。

测试结果分析

测试结果

结果判断

两线路其它信息

相位差稳定为03

同相

同频率\等电压\可并网。

相位差稳定在115125

异相

同频率\等电压\顺序。

相位差稳定在235245

异相

同频率\等电压\逆序。

相位差不稳定,0360度循环变化

两线路频率不相同

两线路属于不同电网,且未同步相位,不能并网。

相位差在非0,120,240附近值稳定

两线路电压有差异

两线路频率相同,电压等级可能相同,但电压有差异。

提示:
两线路频率不相同时,需要使用准同期并列装置控制发电机的频率相位,使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。
