MEJD-3电子热继电器测试仪热继电器的校验
1、热继电器首次使用前和使用中应定期进行核验、调整以保证其动作的准确性;
2、校验前先清除热继电器上所有零部件上的灰尘、污垢、锈斑。相关紧固件应坚固到位无松动。 用手按压脱扣机构,脱扣动作应灵敏可靠;

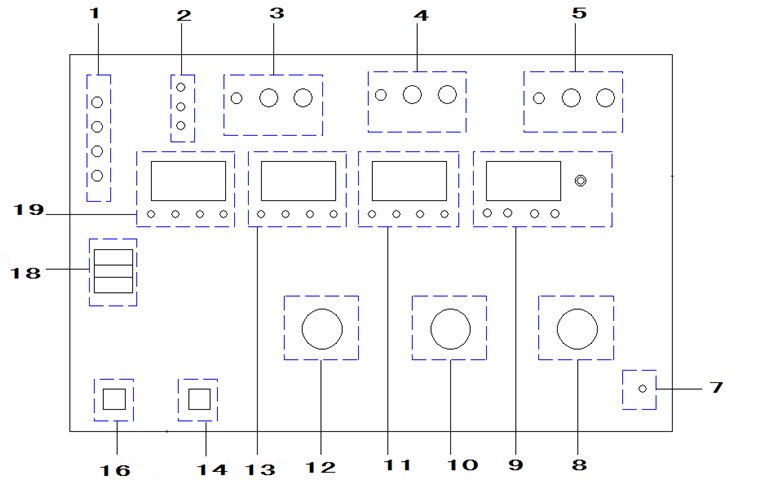

3、按图1所示连接好校验电路,将调压变压器的输出调到零位置,将热继电器置于手动复位状态,并将整定值旋钮置于额定值处,检查无误后,合上“电源开关”;

4、按下“启动”按钮;
5、将调压变压器输出电压从零升高,使热元件通过的电流升至额定值,1 h内热继电器应不动作;若1 h内热继电器动作,则应将调节旋钮向整定值的方向旋动;将电流升至1.2倍额定电流,热继电器应在20 min内动作;若20 min内不动作,则应将调节旋钮向整定电流小的方向旋转;
6、将电流降至零,待热继电器冷却并手动复位后,再调升电流至1.5倍额定值,热继电器应在2 min内动作;
7、再将电流降至零,待热继电器冷却并手动复位后,快速调升电流至6倍额定值,分断QS再随即合上,其动作时间应大于5 s。
设计规范的规定:通用用电设备配电设计规范第2.4.7条 交流电动机过载保护器件的动作特性应与电动机过载特性相配合。过载保护器件宜采用热过载继电器(以下简称热继电器)或反时限特性的过载脱扣器,亦可采用反时限过电流继电器。有条件时,可采用温度保护或其他适当的保护。

第2.4.8条 当交流电动机正常运行、正常起动或自起动时,过载保护器件不应误动作,并应符合下列规定:
1)热继电器或过载脱扣器的整定电流,应接近但不小于电动机的额定电流;
2)过载保护的动作时限应躲过电动机的正常起动或自起动时间。过电流继电器的整定电流应按下式确定:
3)必要时,可在起动过程的一定时限内短接或切除过载保护器件。
制造规范的规定:
1)热过载继电器低压开关设备和控制设备机电式接触器和电动机起动器
2)热继电器的选型和使用热继电器是利用流过电器的电流所产生的热效应而反时限动作的继电器。在电动机控制中主要实现电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。但是由于没有正确的选择和使用热继电器而引起电动机烧毁的事故,时有发生。
如何合理地选用和校验热继电器。笔者从长期的工作的工作实践中总结出以下几个方面:
1)热继电器的选择根据电动机定子绕组的连接方式选择热继电器的类型。电动机的定子绕组做三角形连接的必须选择三相结构带断相保护装置的热继电器,电动机的定子绕组作星形连接的应选用普通三相结构或两相结构的热继电器;根据电动机的额定电流选择热继电器的规格,一般应使热继电器的额定电流等于或稍大于电动机的额定电流;根据需要的整定电流值选择热元件的编号和电流等级。一般情况下,热元件的整定电流为电动机额定电流的0.95 -1.05倍。特殊情况下,最好选择可调式热继电器,并按实际使用情况调节电流到合适值,电动机拖动的是冲击幸福灾祸启动时间较长及拖动的设备不允许停电的场合,热继电器的整定电流值可取电动机额定电流的1.1-1.5倍,电动机的过载能力较差,热继电器的整定电流可取电动机额定电流的0.6-0.8倍,同是,整定电流应留有一定的上下限调整范围;如果热继电器的安装位置环境温度不同时,还应考虑到温度影响,其整定电流也应由少许差别;更换热继电器时应按电动机原来配套的热继电器规格、型号选择,或按所配负载电动机额定电流的6倍动作电流选择热继电器,而且动作时间一定要原来的热继电器相同。
2)热继电器的使用热继电器必须按照产品说明书中规定的方式安装,安装处的环境温度应与电动机所处环境温度基本相同,当与其他电气安装在一起时,应注意将热继电器安装在其他电器的下方,以避免受其他电器发热影响而误动作,其安装倾斜度不得超过50;考虑到导线材料和粗细将影响到热元件连接点传导到外部热量的多少,导线过细,轴向导热快,热继电器可能提前动作;反之,导线过粗,轴向导热快,热继电器可能滞后动作,所以热继电器出线端的连接导线应按表1的规定选用;
3)综合看一下:可以看出,设计和制造标准结论是一致的:1.2倍电动机额定电流时,热过载继电器必须动作,时间限制为2h内。1.2倍的含义就是,热继电器的误差不应超过20%。可见热继电器误差大部分比较高,应在20%左右。因此,如果是选择热继电器,则需要看一下它的误差范围到底是多少。但是,目前微机保护的误差范围也是2.5%左右,因此都以1.05倍电动机额定电流开始计算过热。
