MEJB-V单相继电保护校验仪使用说明
MEJB-V单相继电保护校验仪之使用可同时参考水利电力部电力生产司编《保护继电器校验》水利电力出版社一书)。
1、测量:
可作为单独的电压、电流源使用,但须注意各项输出功率,以免损坏MEJB-V单相继电保护校验仪。具体操作按“四”进行。
2、过量程、欠量程:测量各种继电器的启动值、返回值、返回系数及触点动作时间(包括电压、电流继电器)。
过量程是指继电器触点合上为动作值的继电器,欠量程是指以继电器触点分开为动作值的继电器。
2.1继电器的动作值、返回值及返回系数的测量:
按照前面“四”来调节输出电源,选择T3至  状态,将同步开关旋至ON,缓慢调节T4旋钮直至该继电器启动,(可通过指示灯来判定),X1显示其动作值,并记录。继续调节T4至该继电器额定值后,然后缓慢调节T4至该继电器返回,X1显示其返回值,并记录。用返回值除以动作值乘以100%即可算出返回系数。
2.1继电器的时间测量:
按(四)来输出电源,选择T3至   状态,将同步开关旋至ON,缓慢调节T4旋钮直至该继电器启动并调至额定值。选择T3至继电器的触点状态,通过转换同步开关,就可测得继电器的时间(X2显示时间)。注意测时间前需对毫秒表清零,合闸开关在断开状态。同步开关与触点状态对应关系为:
同步开关与触点状态对应关系如下:
Ⅰ、Ⅲ状态,同步开关由OFF状态旋至ON状态。
Ⅱ、Ⅳ状态,同步开关由ON状态旋至OFF状态。

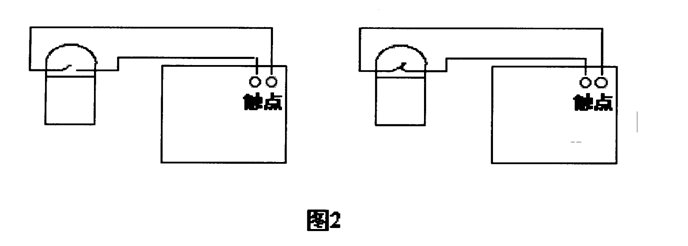

触点接线如下:


 3、时间继电器的测量与上述方法相同。
 4、重合闸(以DH—3重合闸为 例):
(1)DH—3型重合闸继电器操作如下:

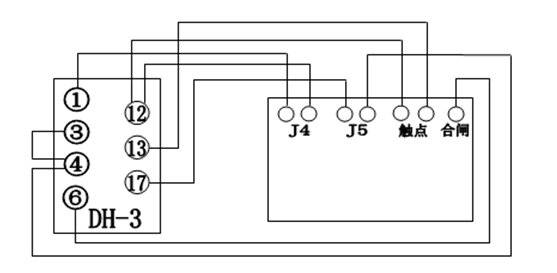

图3
按上图接线,(3)(4)接J5黑柱(负端),(17)接J5红柱(正端)
注意:若用ZJ3触点停止毫秒表时,应注意将ZJ3接到(12)脚的接线断开,将ZJ3触点分离开来(见《保护继电器检验》P352页),把T1旋到IDC0~20A档,拨上开关S2,调整T4至继电器电流额定值,拨下开关S2,将T2旋钮旋至该继电器电压额定值。选择T3至I(即该继电器ZJ3的触点状态)。然后将S2、S3开关同时拨上去,充电15—25秒后,毫秒表上可读出充电时间,按一下毫秒表复位键再按下“合闸”键测量重合闸时间,至重合闸继电器动作时,X2显示重合闸时间。
(2)其它重合闸继电器可根据上述校验方法,此处不一一复述。
5、中间继电器:

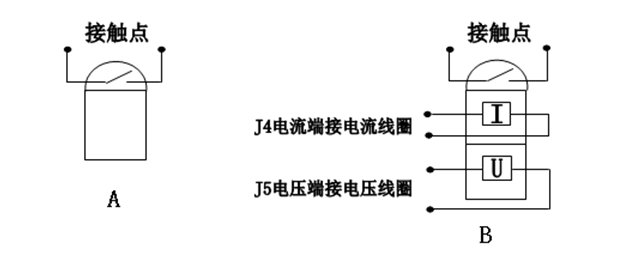

图4
如图
A: 同过量程、欠量程继电器,测量动作值、返回值、动作时间、返回时间一样进行操作。
B: 对电流保持继电器先调整T2至该继电器电压额定值,拨上开关S2、S3,使继电器电压线圈加入额定电压值继电器动作后,调整T4使J2电流至额定值,然后断开电压(S3开关拨下来),调整保护线圈电流(T4),继电器能保持的最小电流,即为继电器的最小保持值,其动作时间、返回时间按上面(详见本说明书第五项之第3条)进行。
6、差动继电器:(以BCH—1型差动继电器为例进行说明)
根据规程要求(参见《保护继电器检验》一书P178页),在无外接设备情况下可做第4、9、10项试验,在外接调压器和升流器的情况下可做第6项实验,其它不属于本MEJB-V单相继电保护校验仪范围。
A、执行元件动作电压、动作电流及返回电流检验,按下图接线:

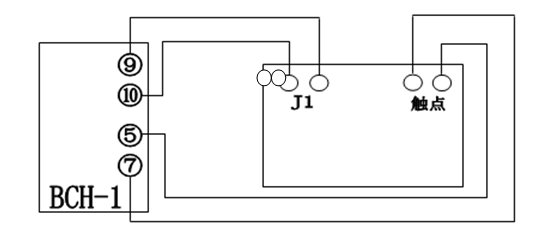

图5
打开(10)(11)端子之间的连接片,按电流继电器的方法测出动作电流,返回电流,然后把电流IAC升到刚才测出的动作电流值,记录此时的电压值,可用万用表测J2两端电压值。
B、无制动时的起始安匝检验
本项目不是一般的定期检验项目,把WC工作绕组的20匝全部投入,把(10)(11)的短接片接上,交流电流从(3)(8)加入,触点动作信号从(5)(7)接入触点端,按电流继电器的方法检验。
C、制动特性试验
定期检验是仅测定=0°和制动安匝为280安匝的动作安匝值。

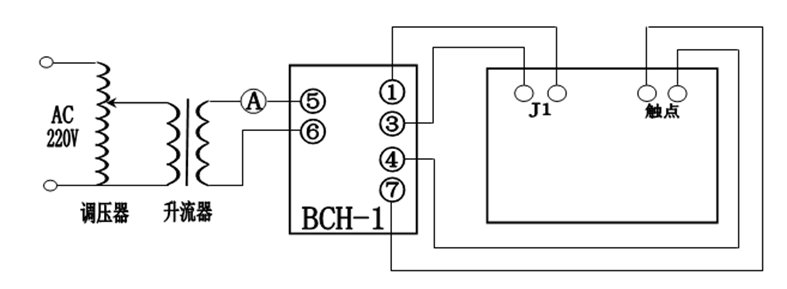

图6
按上图接线,断开(4)(6)端子的连接片,动作回路取39匝,制动回路取14匝,调压器(较大容量5KVA以上)和本MEJB-V单相继电保护校验仪使用同一220V电源时,升至
电流到要求的安匝,按交流继电器的方法做出动作电流。如果动作安匝完全不对,可能是制动电流和动作电流的相角是180度,把制动电流反相就好了,如果本MEJB-V单相继电保护校验仪使用三相电中的一相,调压器使用另外一相,通过改变相别和将升流器正接反接可得到60°的相角。如外接移相器,亦可得到全部的0°、30°、60°、90°的相角。
D、整组伏安特性检验,如下图接线

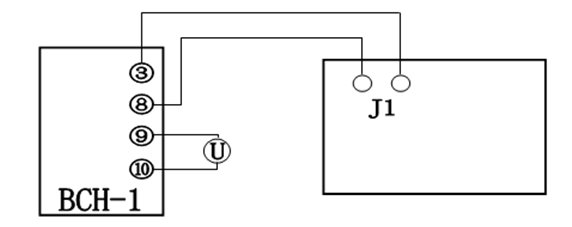

图7
交流电流中在工作绕组上(3)(8),执行元件的电压由一块万用表从(9)(10)读取,选择T1至IAC档,升流到所需安匝数,读取1倍、2倍、5倍安匝时执行元件端的电压值。详见《保护继电器检验》一书。
E、整定位置下的动作安匝检验
做法同交流电流继电器,详见本说明书第五项之第2条。
