MEJB-902F 微机继电保护测试仪重合闸继电器校验
(1)方法一:(适用于PC机软件操作)
在直流试验中,用手动试验方式,设置 Ia 为中间继电器保持电流,Uab为 220V(Ua为+110V,Ub为-110V)作电容充电电压,Uc为+110V。按下“确认”,“开始”输出220V 电压。等待15-25秒重合闸电容充电充满、信号灯亮后,将Uc电压值改为-110V(在输出状态中,鼠标点击Uc数值框,直接输入-110,按回车键),即在第 7 端施加启动电压以启动重合闸,重合闸启动后,等待重合闸时间到,接点动作,即可测出动作时间。注意:若重合闸能充电但不能动作,请检查保持电流是否有输出。在充电期间,电流输出回路是断开的,所以测试仪的电流输出开路指示灯亮。当重合闸动作时,测试仪的电流输出开路指示灯应熄灭。

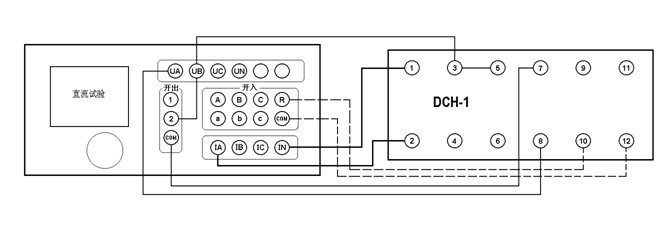

微机继电保护测试仪重合闸继电器校验图


(2)方法二:(适用于MEJB-902B 型单机操作)在直流试验中,用手动试验方式,设置 IA 为中间继电器保持电流,UAB为 220V(UA为+110V,UB为-110V)作电容充电电压,关闭所有的变化标志。按下“确认”,“开始”输出220V 电压。等待15-25秒

重合闸电容充电充满、信号灯亮后,按下测试仪面板上的“▲”或“▼”,或旋转一下测试仪器的旋钮。此时,开出2闭合,UB通过开出2给7号端子加上-110V电压,从而启动重合闸。待重合闸时间到,接点动作,即可测出动作时间。
