ME-MT智能模拟断路器试验举例
ME-MT智能模拟断路器测试四方CSL-101B的距离保护整组试验及失灵保护。(回路端子号均为CSL-101B保护装置后面板的端子号)

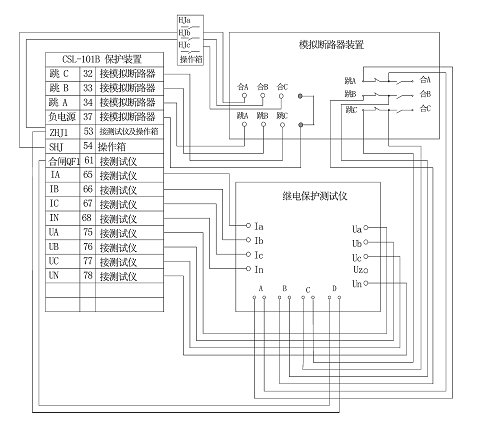

1、试验接线    断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例,见图5。


图5

2、试验说明   四方CSL-101B保护装置重合闸方式选择综重方式,因此,在单相故障时,保护动作跳闸后重合闸启动重合时,保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、HJb、HJc,由分相合闸继电器的接点再去合断路器模拟装置,实现分相合闸。
              系统故障时,保护装置动作,使断路器模拟装置跳闸,断路器模拟装置辅助接点同步动作,常开接点打开,常闭接点闭合,因此,将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸,在重合闸测试时,将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。
              在测试失灵保护时,将断路器模拟装置的“失灵按钮”按下,向保护装置加故障模拟量使保护动作发跳闸令,但断路器模拟装置不跳闸,此时测试仪仍有故障量输出,由于断路器模拟装置拒动使得保护装置的失灵保护启动。
3、试验步骤   第一步:将一次设备的断路器跳合闸控制接线从控制回路中退出,接入断路器模拟装置。
             第二步:试验接线。
             第三步:根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟装置的跳、合闸时间及跳、合闸线圈的电流值。
         第四步:用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断路器模拟装置合闸。
             第五步:加故障量进行整组试验。

             第六步:按下断路器模拟装置的“失灵按钮”,加故障量进行失灵保护的测试。

4、举例说明      断路器模拟装置跳、合闸的动作过程:
                断路器模拟装置的合闸操作通过DCS或操作控制开关进行。
                断路器模拟装置的参数设置;断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。

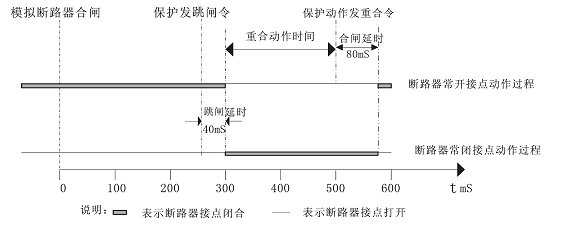

动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当断路器模拟装置接到合闸命令时,经过80ms合闸时间延时,断路器模拟装置合上,断路器模拟装置辅助继电器常开接点闭合,常闭接点打开;同理,断路器模拟装置接到跳闸命令时,经过40ms跳闸时间延时后,
断路器模拟装置跳开,断路器模拟装置辅助继电器常开接点打开,常闭接点闭合;经过300ms重合闸时间延时,保护发出重合命令,再经过80ms合闸时间延时,断路器模拟装置重合上。
当断路器模拟装置失灵时,虽然接到跳闸命令,但不跳闸,电流线圈中有电流,并保持1s后电流消失。
