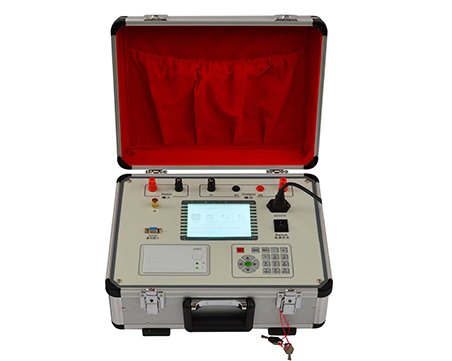

MERB-I变压器绕组变形测试仪测试软件界面介绍

来源:武汉摩恩   发布时间:2018-04-12

MERB-I变压器绕组变形测试仪除接线外的所有操作均在计算机上完成。检查试验接线正确无误后,启动计算机电源开关,待微机进入正常运行后,再启动主测量单元电源,其电源指示灯应正常显示。如果只对已测量的数据进行分析工作,可不连接和启动主测量单元,只启动计算机就可完成;计算机启动后,双击本MERB-I变压器绕组变形测试仪执行图标,即进入工作程序。以下介绍软件界面中各个区域的功能。
注意:第一次进入该系统或重新安装该系统,系统将自动进行参数初始化,此时请保持所有MERB-I变压器绕组变形测试仪电源打开,USB接线无误,该过程可能需要3分钟,请耐心等待。初始化完成后,在以后的使用中将不会出现这个过程。
(一)菜单栏
进入软件,左上方即为菜单栏,分别有“系统”、“查看”和“设置”三个下拉菜单。下面分别介绍各个下拉菜单的具体功能。
1.系统
1.1  开始测量,开始进行变压器测试工作,但一般在开始测试前需要设置一些参数,所以建议一般在测量区域(下面会详细介绍)进行开始测试的过程。
1.2  波形分析报告,根据当前的测试曲线数据,显示出详细的测试报告,但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数,所以建议一般在曲线分析区域(下面会详细介绍)进行显示分析报告的过程。
1.3  连接USB,如果运行此软件的时候未连接USB线,可在确认USB线已连接和测试MERB-I变压器绕组变形测试仪已通电的情况,选择此项目重新进行连接。建议在确认USB线已连接和测试MERB-I变压器绕组变形测试仪已通电之后,再运行本软件。
1.4  自校,对本MERB-I变压器绕组变形测试仪进行自我校准,一般仪器出厂前已经校准完毕,所以不建议使用本项目。(此项目有密码保护,不必担心会误操作。)
1.5  退出系统,使用完毕可以选择此项目离开。
2.查看
2.1  X轴平均坐标系,此项目只在分析历史曲线时候有效,使用后,历史测试曲线的频率点分布采用均匀分布情况。
2.2  X轴对数坐标系,此项目只在分析历史曲线时候有效,使用后,历史测试曲线的频率点分布采用对数分布情况。
2.3  恢复到原始X轴坐标,此项目只在分析历史曲线时候有效,历史曲线分析的时候可以对曲线进行局部放大查看,使用此项目后,曲线会恢复到原始坐标系的状态。
3. 设置
3.1  变压器参数,选择此项目后,会打开一个变压器各项参数的对话框,设置好各个参数后,按“确认”键保存输入数据,按“取消”键放弃输入数据,按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中,覆盖掉这些文件以前的变压器参数。(此功能是针对在变压器现场测试时,临时简单设置了变压器参数,再测试完成后重新想修改已保存的变压器参数的情况。)
3.2  频段设置,选择此项目后,会打开一个扫描频率低、中、高各个频段的对话框,设置好各个频段的范围后,按“确认”键保存输入数据,按“取消”键放弃输入数据,按“还原”键则会恢复到默认频段设置。此项目的频段设置参数,只在打印报告中会反映出来。
3.3  设置单位名称,选择此项目后,会打开一个要求输入单位名称的对话框,按“确认”键保存输入,按“取消”键放弃输入,此项目设置的单位名称,只在打印报告中会反映出来。
3.4  系统初始化,当系统第一次安装使用或者重新安装使用后,运行会自动启动该选项,对系统的测量参数进行初始化过程,该过程可能需要3分钟左右。一般用户无需手动使用该项目。
(二)浏览
菜单栏的下方,即为浏览和测量区域,选择不同的项目,下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候,选择“浏览”项目。此时,下方为文件系统的树型结构,可选择已保存的曲线数据文件,具体操作介绍请参照软件测试流程。
(三)测量
准备对变压器测试的时候,选择“测量”项目。此时下方为测量变压器的时候,需要填入的一些参数,“变压器参数”键同菜单中的变压器参数,“开始测量”键即进行测试,在测试过程中可以随时选择“停止测量”中止测试。(注意:如果测试过程中停止测量了,将无法继续当前测量进度,数据也无法保存。)
(四)曲线坐标系
居中的坐标系为曲线坐标系,X轴为频率,Y轴为分贝,历史曲线和测量曲线都在此坐标系中显示,具体可操作功能介绍见软件测试流程。
(五)数据显示窗口
在曲线坐标系的右上为数据显示窗口,分别显示频率,分贝和相关系数。具体介绍见软件测试流程。
(六)曲线数据文件分析管理窗口
以上介绍后的其他窗口都属于曲线数据文件分析管理窗口,具体操作功能介绍见软件测试流程。
