MEBDR变压器短路阻抗测试仪三相Yn形测量接线

来源:武汉摩恩    更新时间:2018-04-12

MEBDR变压器短路阻抗测试仪三相Yn形测量接线
◇测量系统共一点接地,取变压器铁芯接地。

◇黄夹子为输入,钳在Yn的‘O’点、绿夹子为测量,钳在A相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地,钳在低压侧A相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

MEBDR变压器短路阻抗测试仪的接地由测量线导入。如下图。

















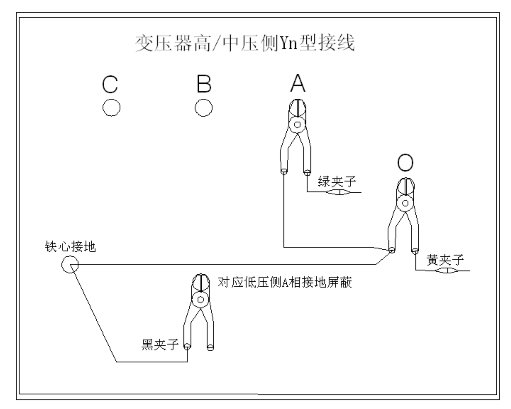

6-1  Yn形测量A相接线示意图



◇测量系统共一点接地,取变压器铁芯接地。

◇黄夹子为输入,钳在Yn的‘O’点、绿夹子为测量,钳在B相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地,钳在低压侧B相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇仪器的接地由测量线导入。如下图。



























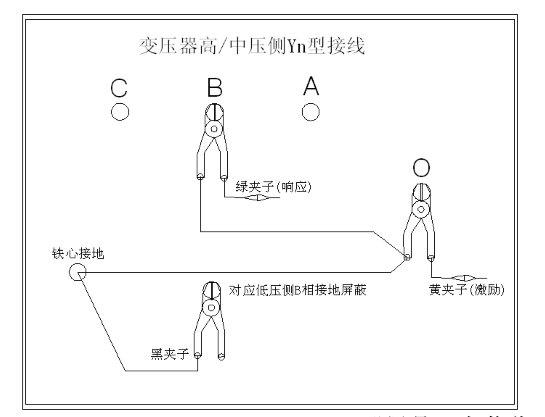

6-2  Yn形测量B相接线示意图

◇测量系统共一点接地,取变压器铁芯接地。

◇黄夹子为输入,钳在Yn的‘O’点、绿夹子为测量,钳在C相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地,钳在低压侧C相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇仪器的接地由测量线导入。如下图。

















6-3  Yn形测量C相接线示意图
