MEBDR变压器短路阻抗测试仪使用方法

来源:武汉摩恩   发布时间:2018-04-12

5.1MEBDR变压器短路阻抗测试仪面板

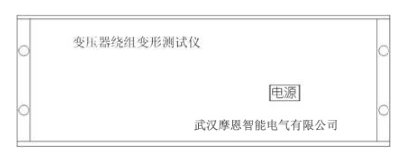

5-1变压器短路阻抗测试仪前面板图



◇ 仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭.

◇上方印有仪器型号和名称.

◇下方印有仪器生产厂名

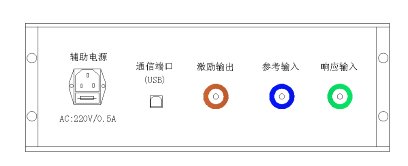

5-2变压器绕组变形测试仪后面板图

◇ 仪器背板上安装有电源插座

◇ USB通信端口连接笔记本电脑

◇ 测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对色连接。

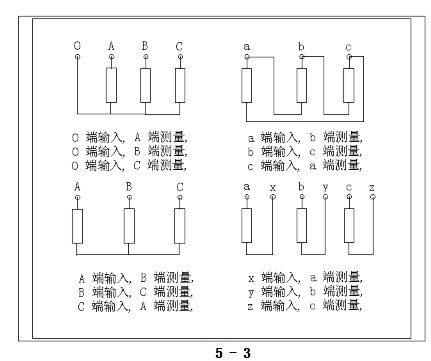

5.2变压器的几种常用检测接线方式



5-3

变压器短路阻抗测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。

        主测量单元系统与试品之间采用50W高频同轴电缆联接,扫频信号经输出端口(激励),通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号,经电缆传输到响应端口;由信号测量从被试品注入点获取同步参考信号,经电缆传输到输入参考端口。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地,大型变压器一般以铁芯接地套管引出线与油箱的连接点,作为公共接地点,变压器外壳点接地。
