MEBC-III全自动变比组别测试仪操作示例

1、三相变压器,YN-d-11,电压组合110KV±8×1.25%/10.5KV的变压器。

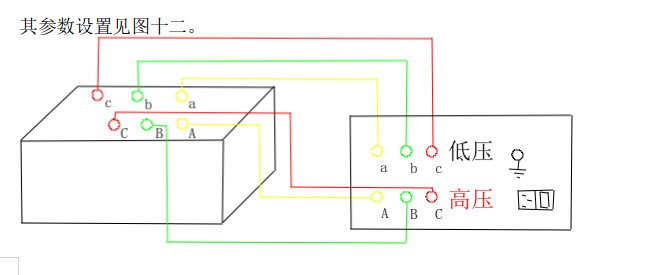

按图十一进行接线。

打开电源开关,进入到“变比测试”→“三相测试”→“正常测试”屏后,

被测变压器                 变比测试仪

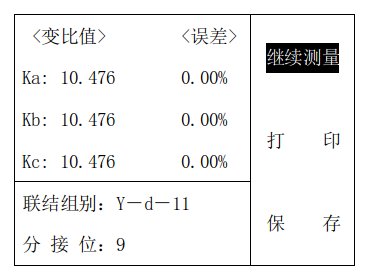

选中“测量”项,按“确认”键开始测量。测量完成后进入“结果显示”屏(见图十三)。


此时,可选择打印结果、存储数据、转换分接开关后继续测量或按“取消“键返回上一屏。

2、单相变压器,电压组合525KV/√3±8×1.25%/20KV。

按图十四进行接线。

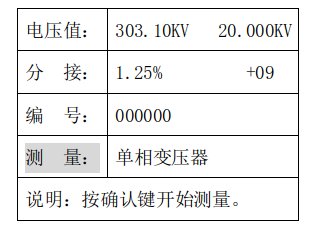

打开电源开关,进入到“变比测试”→“单相测试”屏后,其参数设置见图


被测变压器                变比测试仪


操作与上例相似,只是电压输入应注意,高压额定电压为(525/1.732)=303.1KV,低压额定电压为20KV。选择“单相变压器”后,按“确认”键开始测量。
