三通道直流电阻测试仪系统介绍

来源:武汉摩恩    更新时间:2020-07-30

三通道直流电阻测试仪

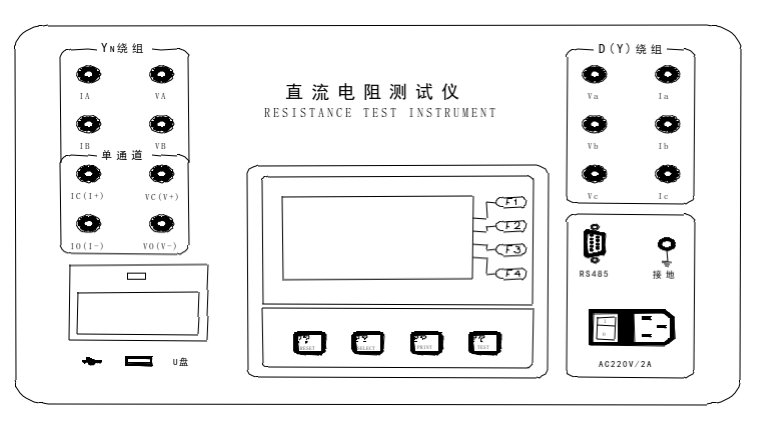

仪器面板见图一。
1、交流电源输入及开关:整机AC220V,50Hz交流电源输入口,带有保险仓,保险2A,开关为整机电源的接通与关闭。
2、RS485:标准485通讯接口。
3、:接地柱,为整机外壳接地用,属保护地。
4、IA、IB、IC、IO端子:YN绕组测量用电流输出端子。
5、VA、VB、VC、VO端子:YN绕组测量用电压输入端子。
6、Ia、Ib、Ic端子:D或Y绕组测量用电流输出端子。
7、Va、Vb、Vc端子:D或Y绕组测量用电压输入端子。
8、显示器:大屏幕彩色液晶显示器,显示菜单、电流值、电阻值及辅助信息等。
9、选择键:测试方式的选择键。
10、复位键:整机回到初始状态,初始化仪器,切断输出电流。
11、打印键:打印测量数据、及输入信息、内存信息等。
12、测试键:选定测量方式后按此键,仪器按选定方式启动进行测试,测定数据显示后,重新按此键将重新测试,重新建立缓冲区数据以达尽快稳定。
13、F1—F4功能键:改变液晶对应指示选项,用以选择、修改选定项。
14、打印机:打印电流、电阻值以及辅助信息结果。
15、U盘接口:连接U盘用以导出内存数据。

三通道直流电阻测试仪仪器面板
