ME2675C型绝缘耐压测试仪耐压测试工作原理方框图

来源:武汉摩恩   发布时间:2018-04-08

ME2675C型绝缘耐压测试仪耐压测试工作原理方框图

图(2) 绝缘耐压测试仪耐压测试工作原理方框图

ME2675C型绝缘耐压测试仪耐压测试框图各部分说明:

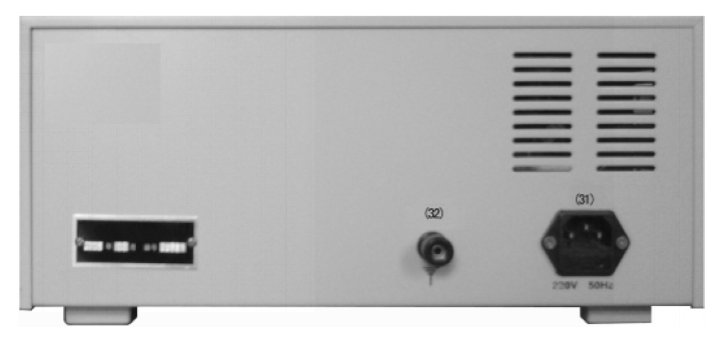

图(4):ME2675C型绝缘耐压测试仪后面板示意图

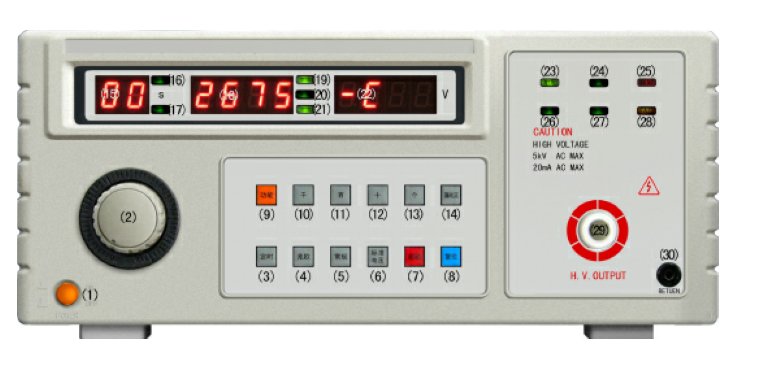

2.各部分说明:
(1)电源开关:按下时,接通仪器电源。在使用此开关前,一定要熟悉“使用注意事项”一节。
(2)电压调节旋钮:用来调节耐压测试所用的交流测试电压大小。
(3)定时设置键:按此键一次、二次、三次,可使定时指示灯(17)亮或使间隔指示灯(16)亮或使上述二灯管灭。再按则重复上述过程。定时或间隔指示灯亮时,将使mA和MΩ指示灯灭。
(4)绝缘设置键:按一下此键,MΩ指示灯(20)亮,且使定时指示灯(17)、间隔指示灯(16)和mA指示灯(19)灭。
(5)常规设置键:按一下此键,使常规指示灯(21)改变一次状态。即按一下亮,再按一下灭。
(6)标准电压设置键:按一下此键,使电压显示窗口(22)显示某标准电压(原来没有显示标准电压),或显示另一个标准电压(原来显示有某个标准电压)。用此键来选择测绝缘电阻时应使用的标准电压。反复按此键,将依次显示250V、500V、1000V、250V……。
(7)启动键:按一下此键,仪器输出端即有测试电压输出,开始对被测物检测。
(8)复位键:按一下此键,仪器将被置于复位状态。输出端无测试电压输出,电压和漏电流显示被置为0。
(9)功能设置键:用于改变仪器的测试种类,每按一次,改变一次。反复按此键时,耐压指示灯(23)、绝缘指示灯(26)、W→I指示灯(24)、I→W指示灯(27)依次被点亮,当点亮下一个指示灯时,上一个指示灯即熄灭,I→W指示灯(27)亮后再按一次此键,上述4个指示灯全灭,再次按此键则重复上述过程。
(10)数字千位键:按一下此键,按照当时指示灯的状态,使相应设置值的千位加1。漏电流的千位为100mA,其余与数字个位键类似。
(11)数字百位键:按一下此键,按照当时指示灯的状态,使相应设置值的百位加1。漏电流的百位为10mA,其余与数个位键类似。
(12)数字十位键:按一下此键,按照当时指示灯的状态,使相应设置值的十位加1。漏电流的十位为1mA,其余与数字个位键类似。
(13)数字个位键:按一下此键,按照当时指示灯的状态,使相应设置值的个位加1。例如:定时指示灯

(17)亮,按一下此键,定时器显示窗口(15)的个位数加1,表示定时设定值个位加1;若间隔指示灯

(16)亮,按一下此键,定时器显示窗口(15)的个位数加1,表示间设定值个位加1;若mA指示灯(19)亮,按一下此键,则电阻或电流显示窗口(18)的最低位加1,表示漏电流设定值最低位(0.1mA位)加1;若MΩ指示灯(20)亮,按一下此键,则电阻或电流显示窗口(18)的个位数加1,表示绝缘电阻下限设定值个位加1。若定时指灯(17)、间隔指示灯(16)、mA指示灯(19)、MΩ指示灯(20)全不亮,则所有数字键都不起作用。并且数字百位键(11)、数字千位键(10)对定时、间隔设置情况都无作用。
(14)漏电流设置键:按一下此键,mA指示灯(19)亮,且定时指示灯(17)、间隔指示灯(16)和MΩ指示灯(20)灭。
(15)定时器显示窗口:以秒为单位显示时间,可自动加计数或自动减计数。定时指示灯(17)亮时,显示定时值;间隔指示灯(16)亮时,显示间隔值。
(16)间隔指示灯:该指示灯亮,表示定时器显示窗口(15)显示的是间隔时间。间隔时间不变表示间隔设置状态。
(17)定时指示灯:该指示灯亮,表示定时器显示窗口(15)显示的是定时时间。若此时间不变,表示定时设置状态。
(18)电阻或电流显示窗口:MΩ指示灯亮时,显示MΩ设置或绝缘电阻测量结果。mA指示灯亮时,显示漏电流设置值或漏电流测量结果。绝缘电阻的单位是MΩ,漏电流的单位是mA,4位显示带有小数点。
(19)mA指示灯:该指示灯亮,表示电阻或电流显示窗口(18)显示值为漏电流的mA值。在按过漏电流设置键(14)后,此指示灯亮表示仪器处于漏电流设置状态。
(20)MΩ指示灯:该指示灯亮,表示电阻或电流显示窗口(18)显示值为绝缘电阻的MΩ值。在按过绝缘设置键(4)后,此指示灯表示仪器处于绝缘电阻设置状态。
(21)常规指示灯:该指示灯亮,表示测量绝缘电阻时仪器自动换档。若此灯不亮,测量电阻范围受电阻设定值限制。
(22)电压显示窗口:以4位整数显示电压值,单位V。在测绝缘电阻前按测试电压设置键(6)时,显示标准电压值250V、500V或1000V,而输出端并无电压输出。在测量绝缘电阻时,显示输出端的直流电压,在耐压测试时,显示输出端的交流电压有效值。
(23)耐压指示灯:该指示灯亮,表示仪器处于耐压测试状态或正在进行耐压测试。
(24)W→I指示灯:该指示灯亮,表示仪器处于W→I测试状态。
(25)测试指示灯:该指示灯亮,表示仪器进入测试状态,仪器输出端有测试电压输出。在按下启动键(7)后该灯亮,在测试结束或按过复位键(8)后该灯灭。
(26)绝缘指示灯:该指示灯亮,表示仪器处于绝缘测试状态或正在进行绝缘测试。
(27)I→W指示灯:该指示灯亮,表示仪器处于I→W测试状态。
(28)超漏指示灯:该灯亮表示刚才的测试过程中,漏电流超过了设定值。
(29)输出端:测试电压输出端。
(30)测试端:即测试电压的另一个连接端,或叫做测试电流的返回端。
(31)电源插座:用于连接AC220V,50Hz电源。
(32)接地端:可靠接地。
