ME2675C型绝缘耐压测试仪工作原理

来源:武汉摩恩   发布时间:2018-04-08

ME2675C型绝缘耐压测试仪

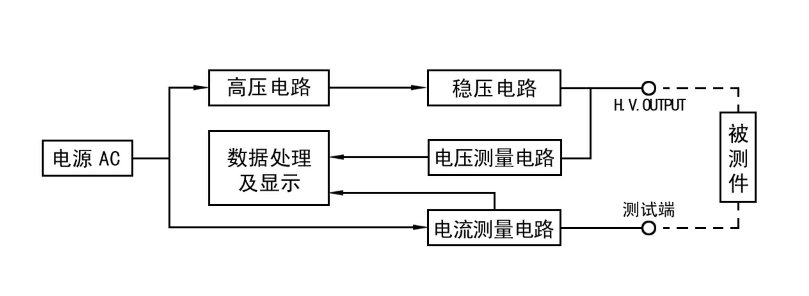

图(1) 绝缘耐压测试仪绝缘电阻工作原理方框图


2.绝缘电阻测试框图各部分说明:
(1)高压电路:绝缘电阻测试需直流源,所以设置了高压电路。
(2)稳定电路:通过该电路可供给1kV、0.5kV或0.25kV的稳定高压。
(3)电压测量电路:测量出稳压电路输出的实际电压值。
(4)电流测量电路:测量出流经被测物的实际电流。
(5)数据处理和显示:将电压值除以电流值得到电阻值并显示出所得结果。

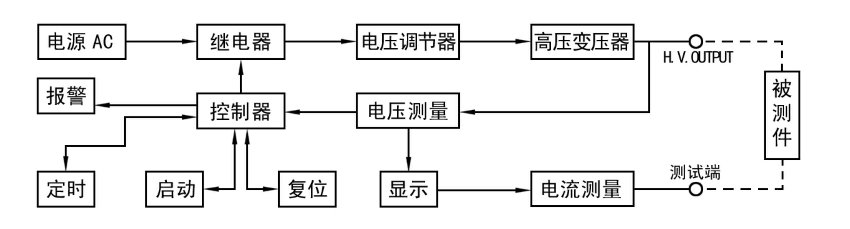

ME2675C型绝缘耐压测试仪耐压测试工作原理方框图:

图(2) 绝缘耐压测试仪耐压测试工作原理方框图
