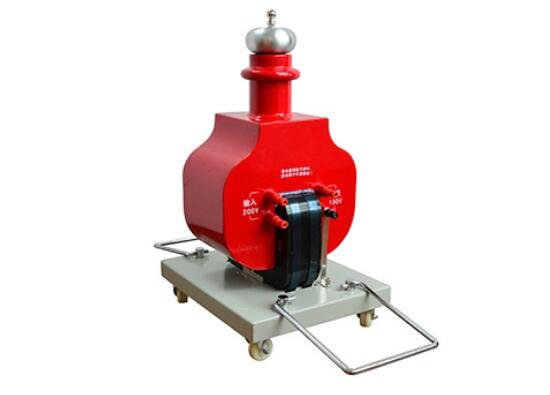

MEGTB 系列干式试验变压器使用方法

来源:武汉摩恩   发布时间:2018-04-08

1、MEGTB 系列干式试验变压器单台使用
1.1试验前,应将试验变压器的高压尾“ ┻ ”端可靠接地,
否则将危及人身与设备的安全。
1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。
1.3按接线图接线。
1.4准备工作和安全措施就绪,空试一次设备。
1.5接上被试品。
1.6合上电源,控制箱(台)电源指示灯亮。
1.7按下合闸按钮,合闸指示灯亮。
1.8顺时针均匀加压,注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
1.9持续规定耐压时间并注视电流表及被试品。
1.10耐压时间到,注视kV表并迅速将调压器回零。
1.11用放电棒经电阻放电,然后直接接地放电。
1.12高压部分可能被充电部位一一放电,改变或拆除高压线引线,至此一次(相)试验终止。

MEGTB 系列干式试验变压器多台串激
2.1概述
我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用,可适合现场多种需要。单个元件重量轻,运输和移动都很方便,使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。
2.2工作原理
串激系列高电压试验装置,除最高电压的一级试验变压器外,都在高压绕组中串绕激磁绕组,该绕组和后一级试验变压器初级绕组参数相同。
由控制箱(台)供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地,首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源,此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理,可叠加第III级。

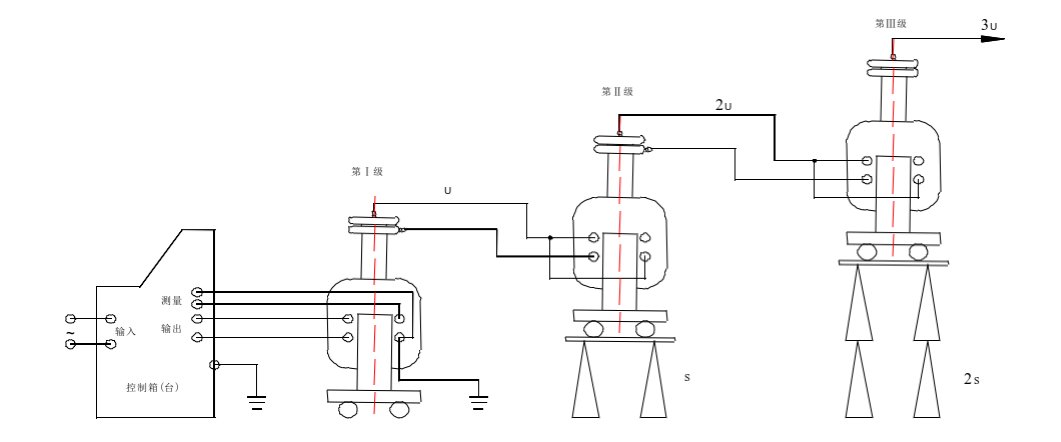

2.3组装接线

2.4串级组合方式
2.4.1当两台试验变压器作串级联接时,第I台与第II台试验变压器容量之比为2:1,总容量为第I台容量,总电压为两单台最高输出电压之和,电流为容量与总电压之比。例:5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ,总输出电压为100 kV,输出电流为50mA。
2.4.2当三台试验变压器作串级联接时,则三台容量之比为3:2:1,总容量同样为第I台容量,总电压为三台输出电压之和。
注:无论两级串、三级串,输出电流严禁超出最后一级额定电流。
说明:
本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。
试验变压器高压尾和测量线圈尾端在内部联接,使用时第I级高压尾连同外壳必须良好接地,第II级和第III级连同外壳必须固定电位,因此第II级和第III级外壳电位是U和2U,必须置放在绝缘支架上,并与人保持足够安全距离。
在串级高压试验时,应特别注意检查II级、III级的接线正确性,接反会造成输出电压为零,可用分压器直接监测高压输出。还应检查绝缘支架的电气强度是否满足电压要求。
