ME-TC（XC)系列控制台(箱）结构（面板布置）

来源：武汉摩恩    更新时间：2018-04-08

ME-TC（XC)系列控制台(箱）结构（面板布置）

图2：操作箱面板布置
1—电源插座               2—数显时间继电器
3—电子电流整定器         4—启动、停止、计时按钮
5—高压电压指示表         6—低压电流指示表
7—信号灯、报警闪光灯     8—接线柱

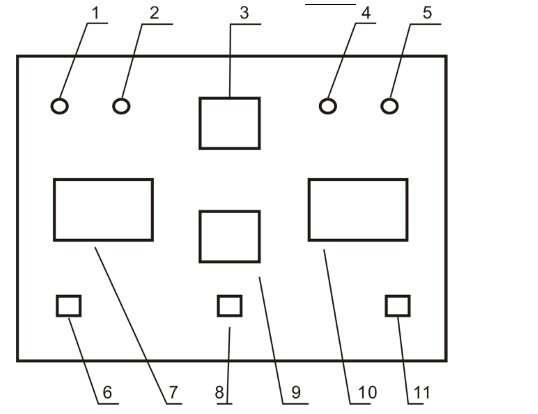

图3：手动控制台面板布置
1—电源信号灯     2—零位信号灯    3—电流保护继电器
4—送电指示灯     5—报警信号灯    6—启动按钮
7— 低压电流表    8—计时按钮      9—时间继电器
10—高压电压表    11—停止按钮
