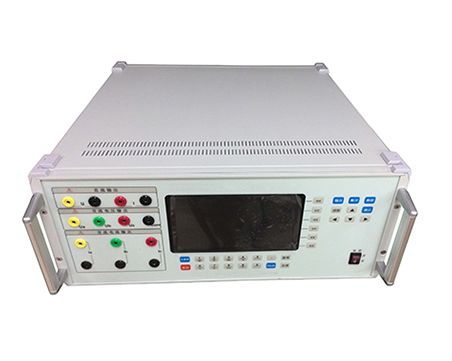

MOEORW-EY6068E多功能仪表综合检定装置

执行标准：DL/T630-1997

产品别称：多功能仪表综合检定装置、三相交直流多功能检定装置、交流采样变送器校验仪、变送器校验仪、变送器仪表检定装置

产品特性：
※直流基本量程：20µA、200µA、2mA、20mA、0.1A、1A、5A、25A;
※更大输出容量：≥25VA/相；
※相位调节范围：0～359.99°；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

多功能仪表综合检定装置

用途
多功能仪表综合检定装置是我公司应用更新科研成果推出的高技术产品。该产品引用先进的设计理念，采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。功能强大，表源一体，不需另配标准表即可手动或自动校验各种指示仪表、电能表、变送器、交流采样器。

◆主要功能和特点
1、基于DSP的数字信号合成和数据采集处理技术，使得装置输出稳定可靠。
2、装置综合误差0.05级，精度高、指标优。
3、配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理；配有无线接收与发射装置，方便各类仪表，特别是交流采样器的远程校验。
4、电压、电流量程可根据被试表设定，自动换档。
5、大屏幕液晶显示，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作简便，显示内容丰富。
6、可输出交直流电压、电流，配有功率，频率，相位，功率因数及交直流电压电流标准，校验时，可同时显示一次及二次值，自动计算并显示校验误差，校验结果可存储、预览。
7、可设置2~31次谐波输出，方便各类仪表的谐波试验。
8、装置具有外部软件校准功能。
9、负载能力强，可直接带1uF电容（100V档）
10、多重保护：电源联动保护、限流保护、自动关闭功放输出等。
11、严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性异常好。
12、德国标准机箱，体积小、重量轻，便于携带。

◆多功能仪表综合检定装置技术参数

项目		指标
电压	输出量程	基本量程：75mV、25V、100V、250V、600V
	输出量程	自动量程：15V～600V
	调节范围	0～130% UN
	调节细度	0．002%UN
	更大输出容量	≥20VA/相
	精度	0．05级（75mV为0.1级）
电流	交流量程	基本量程：0.1A、1A、5A、25A
	交流量程	自动量程：0.05A～25A
	直流量程	基本量程：20µA、200µA、2mA、20mA、0.1A、1A、5A、25A
	直流量程	自动量程：20µA～20mA及0.1A～25A
	调节范围	0～130%IN(25A档，0～120%)
	调节细度	0．002%IN
	更大输出容量	≥25VA/相
	精度	0．05级
频率	调节范围	40HZ～65HZ
	调节细度	0.01HZ
	调定值精度	±0.01HZ
相位	调节范围	0～359.99°
	调节细度	0.01°
	精度	±0.2°(额定电压、电流满量程输出时)
三相功率精度		0.05级（无功为0.1级）
三相电压对称度		三相四线120°±0.2° 三相三线60°±0.2°
电压电流波形失真度		< 0.3%
谐波分量		2~31次（超过11次的，只能设置奇次谐波）
电压、电流、功率稳定度		≤0.01%(1分钟)
测量精度		0.01级（0～20mA、0～5V）
装置综合误差		0.05%
重量		18kg
体积		432×428×175
供电电源		220V±10%
