三相电能表检定装置

MEDN-3T 三相电能表检定装置

产品别称:三相电能表检定装置、三相智能电能表检定装置、三相多功能电能表检定装置
执行标准:GB/T669--008
产品特性:
适用于1.0级及以下各种三相电能表的检验;
内置0.05级三相宽量程多功能数字标准表,可通过软件读取标准表各电参数;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆MEDN-3T

三相电能表检定装置

产品概述

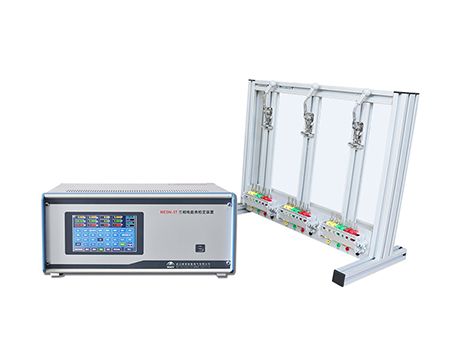

   三相便携式校验装置采用豪华铝合金机箱,配合可拆卸铝合金挂表架,适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能,定会受到您的青睐。

◆MEDN-3T 三相电能表检定装置功能特点
1.仪器特点
1)采用表源一体结构,内置0.05级三相宽量程多功能数字标准表,可通过软件读取标准表各电参数。
2)采用最新DDS技术,36000点波形合成技术,大规模CPLD和32位嵌入式系统,信号源输出稳定性高、调节细度小、失真度小等特点。
3)采用最新RAM系统的7英寸彩色触摸液晶屏,具有显示信息多,能显示三相电压、电流、有功功率、无功功率、视在功率;还能显示电量矢量图、波形分析图等功能。
4)采用小型高效PWM数字功放,具有超过90%以上的效率,300KHz的载波频率,具有失真度小、发热量小,效率高等优点。
5)具有完善的保护功能,具有电压短路报警,电流开路和过载报警。
6)内置高稳定度恒温晶振,输出500KHz高精度脉冲,可测试电能表时钟,配合校表管理软件,可测试日计时误差、时段投切误差等。(选配功能)
7)配置485通讯接口,可测试多功能电表的各种通讯试验。(选配功能)
8)可不带电脑,根据内置规程自动校验电能表,并可保存超过10000只表的数据。
9)配置一个USB接口,可通过U盘,自动升级程序;也可导出保存的数据;外接鼠标,可直接操作装置。
2.主要功能
1)潜动试验
2)起动试验
3)基本误差
4)谐波功能
3.多功能试验 (需配合管理软件)
1)影响量试验
2)示值误差
3)日计时误差
4)最大需量误差
5)通信规约一致性检查
6)时段投切误差
◆MEDN-3T 三相电能表检定装置技术指标
1. 装置等级:0.05级、0.1级
2. 电脑联机端口:RS232通迅口
3. 三相源技术参数:
1)输出电压:
3 * 57.7V Y        3*100V ∆
3 * 220V Y         3*380V ∆
2)调节幅度:0~120%连续可调
3)调节细度:优于0.01%
4)输出电流:25mA、0.1A、1A、5A、25A、100A
5)调节幅度0~120%连续可调;调节细度优于0.01%
6)最小输出电流:1mA (精度:<5%)
7)输出功率:(电压回路)3×50VA
            (电流回路)3×150VA                         
8)输出电压、电流、功率稳定度:≤0.02%/120S
9)输出电压、电流波形失真度:≤0.5%
10)三相对称度:优于120°土0.3°
11)频率范围:45Hz~65Hz  调节细度:0.01Hz
12)移相范围:-180.0°~180.0°  调节细度:0.01°
13)指示仪表等级:电压、电流表准确度为土0.01%
                 相位表准确度为 土0.01°
                 频率表准确度为 土0.01Hz
4.内置三相标准表技术参数:
1)电压输入
① 输入范围(V):40-480
② 输入量程(V):60、120、240、480
③ 过载能力(V):600
④ 输入负载:≤0.5mA(480V)
2)电流输入
① 输入范围(A):0.01~100
② 输入量程(A):100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
③ 过载能力(A):150
3)准确度
① 准确度等级:0.05级 (0.1A~120A)
② 功率测量准确度
a.有功功率测量准确度:0.05%/0.1%(PF≥0.5)
b.无功功率测量准确度0.1%、0.2%(PF≥0.5)
③ 电能测量准确度
a.有功电能测量准确度0.05%、0.1%(PF≥0.5)
b.无功电能测量准确度0.1%、0.2%(PF≥0.5)
5.装置具有完善的保护功能:电压短路,电流开路保护,负载过载保护;显示器过压保护。
6.可进行2~21次谐波试验,电压中断和跌落试验,谐波幅值可调
7.供电电源:230V士10%~50Hz
8.最大功耗:300VA
9.工作环境:温度20℃土5℃ 相对湿度≤85%
